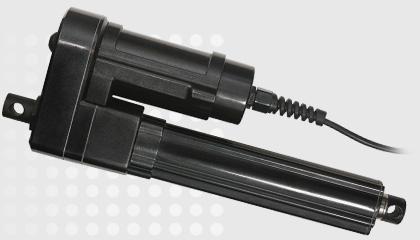

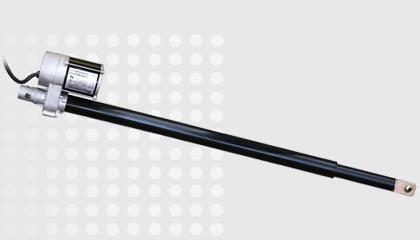

Potentiometer, Hall Effect, Reed or Optical Feedback
Signal sending Limit Switch
Third Limit Switch
Stainless steel translating tube
Custom cable lengths
Wired or wireless handsets
AC power supply for multiple actuators
AC controller for synchronous operation
Custom design models
负载能力340 to 1015 lbs (1512 to 4515 N)
电压12 or 24 VDC
行程2 to 11.8 in (50 to 300 mm)
温度-25ºC to 65ºC
IP66 Protection

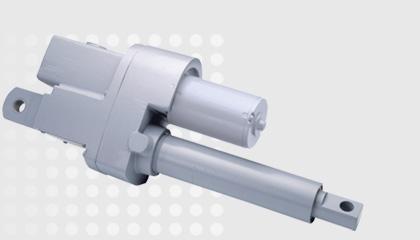

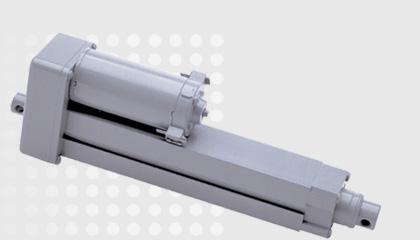

TMD01 系列
正时皮带驱动安静运行
紧凑型设计
铝合金壳体和外管
低功率
双铰接
易于接线 (带限位开关型)
防旋转
永磁电机–无热过载保护
可调的限位开关–包含带保险丝的控制附件
脉冲发生器反馈 (加"PTD" 前缀)
静载荷300 lbs (1,332 N)
动载荷100 lbs (444 N)
梯形丝杆
防护等级IP50
温度范围-29ºC to 50ºC

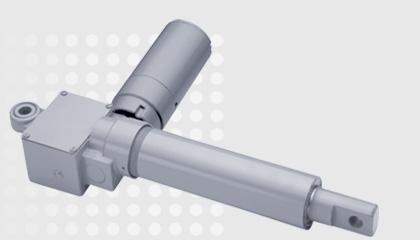

TMD02 系列
正时皮带驱动安静运行
紧凑型设计
铝合金壳体和外管
不锈钢移动管
双铰接
易于接线 (带限位开关型)
防旋转
永磁电机–无热过载保护
可调的限位开关–包含带保险丝的控制附件
脉冲发生器反馈 (加"PTD" 前缀
静载荷300 lbs (1,332 N)
动载荷250 lbs (1,112 N)
梯形丝杆
防护等级IP50
温度范围-29ºC to 50ºC

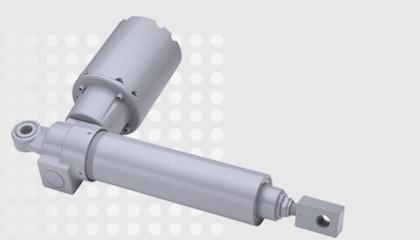

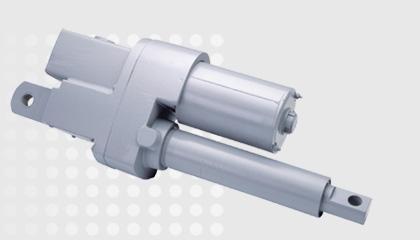

HMPD 系列带限位开关
铝合金外壳和外管
重载设计，在恶略环境应用中延长使用寿命
钢制移动管–镀锌
双铰接端安装
专利弹簧式制动器
内置可调限位开关
自动复位热过载电机保护
电位计 (加 "P" 前缀)
IP52防护等级 (加 "W" 前缀)
防尘护套
动载荷250 lbs (1,112 N)
静载荷300 lbs (1,332 N)
管抑制转矩60 in-lbf (6.7 Nm)
梯形丝杆
温度范围-29ºC to 50ºC
防护等级IP50
(低温需特殊润滑脂)
(IP52 可选)

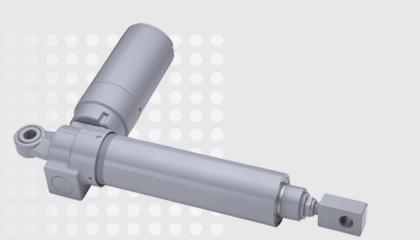

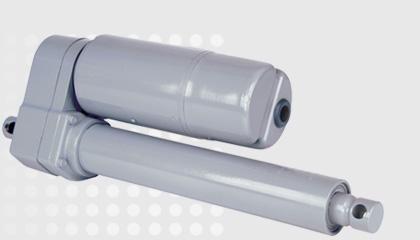

HMPD 系列 带离合器
铝合金外壳和外管
重载设计，在恶略环境应用中延长使用寿命
钢制移动管–镀锌
双铰接端安装
摩擦盘离合器负载限制
自动复位热过载电机保护
防尘护套
IP52防护等级 (加 "W" 前缀)
90度外壳铰接安装
螺纹端（加“T”前缀）
动载荷250 lbs (1,112 N)
静载荷300 lbs (1,332 N)
管抑制转矩60 in-lbf (6.7 Nm)
梯形丝杆
温度范围-29ºC to 50ºC
防护等级IP50
(低温需特殊润滑脂)
(IP52 可选)

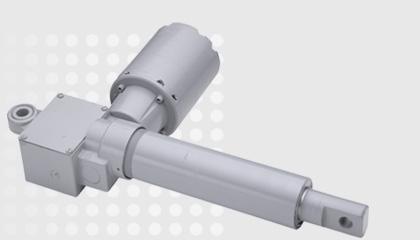

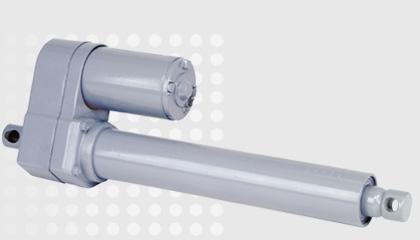

MPD 系列
重载设计，在恶略环境应用中延长使用寿命
专利弹簧式制动器
铝合金外壳和外管
钢制移动管–镀锌
双铰接端安装
内置可调限位开关
自动复位热过载电机保护
IP52 防护等级 (加 "W" 前缀)
电位计反馈
防尘护套
螺纹端(加 "T" 前缀)
动载荷500 lbs (2,224 N)
静载荷750 lbs (3,336 N)
移动管抑制转矩60 in-lbf (6.7 Nm)
梯形丝杆
温度范围-29ºC to 50ºC
防护等级IP50
(低温需特殊润滑脂)
(IP52 可选)

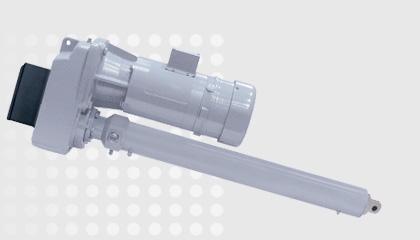

TAC 系列
重载设计，在恶略环境应用中延长使用寿命
铝合金外壳和外管
不锈钢制移动管
双铰接端安装
球状离合器负荷限制
自动复位热过载电机保护
防尘护套
动载荷500 lbs (2,224 N)
静载荷1000 lbs (4,448 N)
移动管抑制转矩40 in-lbf (4.5 Nm)
梯形丝杆
温度范围-29ºC to 50ºC
防护等级IP50
(低温需特殊润滑脂)
(IP52 可选)
LSPD 系列
重载设计，在恶略环境应用中延长使用寿命
双向弹簧制动
铝合金外壳和外管
钢制移动管–镀锌
双铰接端安装
内置可调限位开关
电位器反馈(加”P”前缀)
防护等级 - IP52 (加 "W" 前缀)
防护套
耳轴安装(加 "R" 前缀)
螺纹端(加 "T" 前缀)
动载荷1,500 lbs (6,672 N)
静载荷2,000 lbs (8,896 N)
移动管抑制转矩215 in-lbf (24.2 Nm)
梯形丝杆
温度范围-10ºC to 50ºC
防护等级 IP50
(低温需特殊润滑脂)
交流电动推杆
型号
特点
选项
规格
样本
LS 系列
负载: 额定压力或拉力载荷
交流电机热保护,以防止过热
内置限位开关
内置交流启动电容
高强度铸铝外壳
钢制外管及移动内管
梯形自锁丝杆防止后移
CE 和 UL认证
允许客户定制
负载能力450 to 675 lbs(2,000 to 3,000 N)
速度0.15 to0 .26 in/s (3.8 to 6.6 mm/s)
电压12 VDC or 115 VAC
行程4,8,12 and 24 in (101,203,304 and 609 mm)
HMPB 系列
IP52-加上“W”前缀
电容器
防尘护套
螺纹端 (加上“T”前缀)
动载荷250 lbs(1,112 N)
静载荷300 lbs(1,332 N)
转矩60 in-lbf (6.7 Nm)
梯形螺杆
温度范围-29ºC to 50ºC
IP50防护等级
(低温选择特殊润滑脂)
(IP52 可选)
HMPB 系列
重载设计，在恶略环境应用中延长使用寿命
双向球型制动
铝合金外壳和外管
钢制移动管–镀锌
双铰接端安装
内置可调限位开关
自动复位热过载电机保护
电位计 (加 "P" 前缀)
电容
IP52防护等级 (加 "W" 前缀)
防尘护套
螺纹端
动载荷500 lbs (2,224 N)
静载荷750 lbs (3,336 N)
管抑制转矩60 in-lbf (6.7 Nm)
梯形丝杆
温度范围-29ºC to 50ºC
IP50 防护等级
(低温需特殊润滑脂)
(IP52 可选)
HSPB 系列
IP52-加上“W”前缀
电容器
防尘护套
螺纹端 (加上“T”前缀)
动载荷250 lbs (1,112 N)
静载荷300 lbs (1,332 N)
管抑制转矩60 in-lbf (6.7 Nm)
梯形丝杆
温度范围-29ºC to 50ºC
IP50 防护等级
(低温需特殊润滑脂)
(IP52 可选)
SPB 系列
重载设计，在恶略环境应用中延长使用寿命
专利设计弹簧式制动器
铝合金外壳和外管
钢制移动管–镀锌
双铰接端安装
摩擦盘离合器负荷限制
自动复位热过载电机保护
电容器–交流220V 50hz
IP52 防护等级 (加 "W" 前缀)
防尘护套
螺纹端(加 "T" 前缀)
动载荷500 lbs (2,224 N)
静载荷750 lbs (3,336 N)
移动管抑制转矩60 in-lbf (6.7 Nm)
梯形丝杆
温度范围-29ºC to 50ºC
防护等级IP50
(低温需特殊润滑脂)
(IP52 可选)
TAL 系列
重载设计，在恶略环境应用中延长使用寿命
电机尾部可调限位开关-节省空间
铝合金外壳和外管
不锈钢移动管
双铰接端安装
自动复位热过载电机保护
电位器反馈
电容器
防护套
动载荷1,000 lbs (4,448 N)
静载荷2,000 lbs (8,896 N)
移动管抑制转矩80 in-lbf (9 Nm)
梯形丝杆
温度范围-29ºC to 50ºC
防护等级IP50
(低温需特殊润滑脂)
SPA 系列
重载设计，在恶略环境应用中延长使用寿命
内置电容器
双向弹簧制动
铝合金外壳和外管
钢制移动管–镀锌
双铰接端安装
内置可调限位开关
自动复位热过载电机保护
电位器反馈
防护等级 - IP52 (加 "W" 前缀)
防护套
耳轴安装(加 "R" 前缀)
螺纹端(加 "T" 前缀)
动载和1,500 lbs (6,672 N)
静载荷2,000 lbs (8,896 N)
移动管抑制转矩215 in-lbf (24.2 Nm)
梯形丝杆
温度范围-10ºC to 50ºC
防护等级 IP50
(低温需特殊润滑脂)

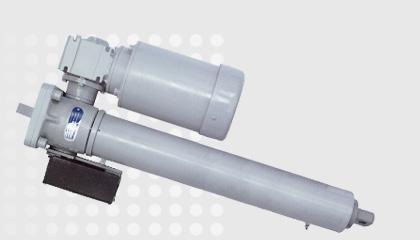

SCW02 & 03 系列电动缸
安装容易，降低安装成本
可为客户应用定制
低成本维护设计,安装后易于保养
使用寿命长
提供滚珠丝杆或梯形丝杆形式
球墨铸铁外壳
镀鉻移动套管
可调行程限位开关
双铰接安装
提供食品级应用组件选择
防爆电机和限位开关
户外应用型产品设计
并联手动驱动
根据客户应用提供特殊组件
负载2 to 3 Ton (17 to 26.6 kN)
最大速度 119 in/min (3,022 mm/min)
制动电机230/460 Vac, 3 ph, 60 Hz
最大行程 59 in (1,498 mm)
温度范围-18ºC to 50ºC*
*特殊温度需求请咨询我们

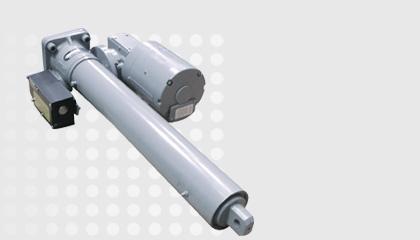

SCW05 系列电动缸
安装容易，降低安装成本
可为客户应用定制
低成本维护设计,安装后易于保养
使用寿命长
提供滚珠丝杆或梯形丝杆形式
球墨铸铁外壳
镀鉻移动套管
可调行程限位开关
双铰接安装
提供食品级应用组件选择
防爆电机和限位开关
户外应用型产品设计
并联手动驱动
根据客户应用提供特殊组件
负载5 Ton (44.4 kN)
最大速度 135.6 in/min (3,444 mm/min)
制动电机230/460 Vac, 3 ph, 60 Hz
最大行程 79 in (2,006 mm)
温度范围-18ºC to 50ºC*
*特殊温度需求请咨询我们
SCW10 系列电动缸
安装容易—降低安装成本
可为客户应用定制
低成本维护设计,安装后易于保养
使用寿命长
提供滚珠丝杆或梯形丝杆形式
球墨铸铁外壳
镀鉻移动套管
可调行程限位开关
双铰接安装
提供食品级应用组件选择
防爆电机和限位开关
户外应用型产品设计
并联手动驱动
根据客户应用提供特殊组件
负载10 Ton (89.9 kN)
最大速度 108 in/min (2,743 mm/min)
制动电机230/460 Vac, 3 ph, 60 Hz
最大行程108 in (2,743 mm)
温度范围-18ºC to 50ºC*
*特殊温度需求请咨询我们
SCW20 系列电动缸
安装容易—降低安装成本
可为客户应用定制
低成本维护设计,安装后易于保养
使用寿命长
提供滚珠丝杆或梯形丝杆形式
球墨铸铁外壳
镀鉻移动套管
可调行程限位开关
双铰接安装
提供食品级应用组件选择
防爆电机和限位开关
户外应用型产品设计
并联手动驱动
根据客户应用提供特殊组件
负载20 Ton (177.9 kN)
最大速度21.6 in/min (548 mm/min)
制动电机230/460 Vac, 3 ph, 60 Hz
最大行程 132 in (3,352 mm)
温度范围-18ºC to 50ºC*
*特殊温度需求请咨询我们
SCW25 系列电动缸
安装容易—降低安装成本
可为客户应用定制
低成本维护设计,安装后易于保养
使用寿命长
提供滚珠丝杆或梯形丝杆形式
球墨铸铁外壳
镀鉻移动套管
可调行程限位开关
双铰接安装
提供食品级应用组件选择
防爆电机和限位开关
户外应用型产品设计
并联手动驱动
根据客户应用提供特殊组件
负载25 Ton (222 kN)
最大速度 19.58 in/min (502 mm/min)
制动电机230/460 Vac, 3 ph, 60 Hz
最大行程 140 in (3,581 mm)
温度范围-18ºC to 50ºC*
*特殊温度需求请咨询我们
SCN03 系列 3吨
安装容易—降低安装成本
可为客户应用定制
低成本维护设计,安装后易于保养
使用寿命长
滚珠丝杆
球墨铸铁外壳
镀鉻移动套管
可调行程限位开关
双铰接安装
提供食品级应用组件选择
防爆电机和限位开关
户外应用型产品设计
并联手动驱动
根据客户应用提供特殊组件
负载3 Ton (26.6 kN)
最大速度182.4 in/min (4,633 mm/min)
制动电机TEFC 230/460 Vac, 3ph, 60 Hz
最大行程 61 in (1,549 mm)
温度范围-18ºC to 50ºC*
*特殊温度需求请咨询我们
SCN06 系列 6 吨
安装容易—降低安装成本
可为客户应用定制
低成本维护设计,安装后易于保养
使用寿命长
滚珠丝杆
球墨铸铁外壳
镀鉻移动套管
可调行程限位开关
双铰接安装
提供食品级应用组件选择
防爆电机和限位开关
户外应用型产品设计
并联手动驱动
根据客户应用提供特殊组件
负载能力6 Ton (53 kN)
最大速度 320.8 in/min (8,147 mm/min)
制动电机TEFC 230/460 Vac, 3 ph, 60 Hz
最大行程 80 in (2,032 mm)
温度范围-18ºC to 50ºC*
*特殊温度需求请咨询我们
SCN12 系列 12 吨
安装容易—降低安装成本
可为客户应用定制
低成本维护设计,安装后易于保养
使用寿命长
滚珠丝杆
球墨铸铁外壳
镀鉻移动套管
可调行程限位开关
双铰接安装
提供食品级应用组件选择
防爆电机和限位开关
户外应用型产品设计
并联手动驱动
根据客户应用提供特殊组件
负载能力12 Ton (106.7 kN)
最大速度 188.5 in/min (4,787 mm/min)
制动电机TEFC 230/460 Vac, 3 ph, 60 Hz
最大行程 110 in (2,794 mm)
温度范围-18ºC to 50ºC*
*特殊温度需求请咨询我们
SCN25 系列 25 吨
安装容易—降低安装成本
可为客户应用定制
低成本维护设计,安装后易于保养
使用寿命长
滚珠丝杆
球墨铸铁外壳
镀鉻移动套管
可调行程限位开关
双铰接安装
提供食品级应用组件选择
防爆电机和限位开关
户外应用型产品设计
并联手动驱动
根据客户应用提供特殊组件
负载能力25 Ton (222 kN)
最大速度 259.7 in/min (6,596 mm/min)
制动电机TEFC 230/460 Vac, 3 ph, 60 Hz
最大行程 161 in (4,089 mm)
温度范围-18ºC to 50ºC*
*特殊温度需求请咨询我们
模块式电动推杆
型号
特点
规格
样本

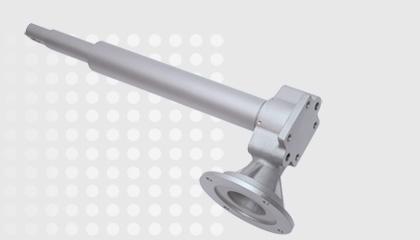

Modular Actuators

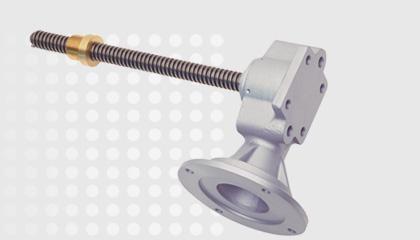

Rotating Machine Screw
Rated loads from 2,000 lbs., depending on actuator gear ratio and motor horsepower
Lifting speeds to 170 in./min. (varied with load and hp/rpm of motor)
Standard travel up to 24 inches. (consult Duff-Norton engineering for longer travel options)
Integral 56 frame, C-face mounting flange.
Three-piece flexible coupling for easy motor assembly (included).
Four threaded holes in base for standard hydraulic cylinder, clevis end accessory attachment. Tapped 1/2 20 UNF-2B.
Rolled thread lifting screw, with work hardened finish, reduces coefficient of friction between screw and lifting nut. Provides smooth, efficient operation and long service.
Steel worm and bronze gear set for quiet operation. Available in 5:1 and 20:1 ratios.
Rugged, lightweight aluminum housing is corrosion resistant.
Bronze lifting nut for longer life.
Standard grease fitting on housing for easy lubrication of worm gear.
Stop-pin at end of lifting screw prevents inadvertent run-off of lifting nut.
Modular Actuators
Translating Tube
Machine Screw
Rated loads from 2,000 lbs., depending on actuator gear ratio and motor horsepower
Lifting speeds to 170 in./min. (varied with load and hp/rpm of motor)
Standard travel up to 24 inches. (consult Duff-Norton engineering for longer travel options)
Outer aluminum tube is corrosion-resistant and protects translating tube, lifting screw and nut.
Wiper-scraper seal in end of outer tube keeps dirt out and lubricants in.
Bronze guide bushing inside of outer tube reduces lateral movement of translating screw.
Translating tube zinc coated for weather-resistance.
Single or double lead lifting screw and nut for high efficiency and long wear.
Vent in outer tube prevents pressure build-up in the actuator
Furnished with standard clevis end on translating tube. Threaded end is available; and on special order, depending on application, any type of threaded connection may be substituted.
Modular Actuators
Rotating Ball Screw
Rated loads from 2,000 lbs., depending on actuator gear ratio and motor horsepower
Lifting speeds to 170 in./min. (varied with load and hp/rpm of motor)
Standard travel up to 24 inches. (consult Duff-Norton engineering for longer travel options)
Integral 56 frame, C-face mounting flange.
Three-piece flexible coupling for easy motor assembly (included).
Four threaded holes in base for standard clevis end accessory attachment. Tapped 1/2-20 UNF-2B.
Ball-bearing type screw and mating nut with rolling contact reduces friction to a minimum providing capability for higher speed and longer life with less power requirement.
Steel worm and bronze gear set for quiet operation. Available in 5:1 and 20:1 ratios.
Rugged, lightweight aluminum housing is corrosion resistant.
Standard grease fitting on housing for easy lubrication of worm gear.
Stop-disc at end of lifting screw prevents inadvertent run-off of ball nut.
Modular Actuators
Translating Tube
Ball Screw
Rated loads from 2,000 lbs., depending on actuator gear ratio and motor horsepower
Lifting speeds to 170 in./min. (varied with load and hp/rpm of motor)
Standard travel up to 24 inches. (consult Duff-Norton engineering for longer travel options)
Outer aluminum tube is corrosion-resistant and protects translating tube, lifting screw and nut.
Wiper-scraper seal in end of outer tube keeps dirt out and lubricants in.
Bronze guide bushing inside of outer tube reduces lateral movement of translating screw.
Translating tube zinc coated for weather-resistance.
Single or quadruple lead ball-bearing type lifting screw and nut for higher efficiency and long life.
Vent in outer tube prevents pressure build-up in the actuator
Furnished with standard clevis end on translating tube. Threaded end is available; and on special order, depending on application, any type of threaded connection may be substituted.
