产品名称:斗笠式换刀
产地:台湾

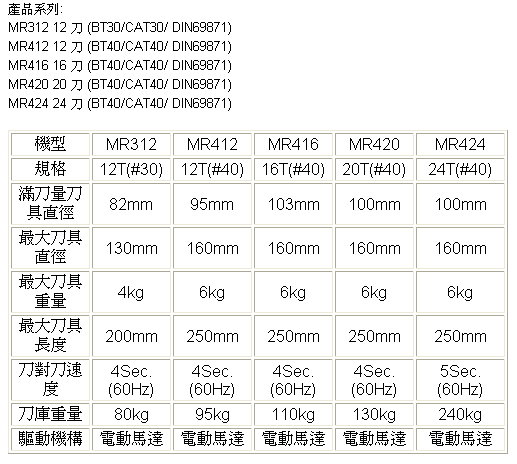

型号:MR312,MR412,MR416,MR420,MR424
详细规格及用途描述
1.滑座材质使用铝合金,重量降低,让滑动更顺畅。
2.刀盘材质使用铝合金,重量降低,减少机身的负荷,可精度更加准确。
3.用气压缸推动,顺畅柔和,可降低撞车危险。
4.特制气压缸缓冲装置,可让速度增快,品质保持稳定。
5.刀盘用圆锥滚子轴承,对向装置,增加承受力量,让品质更稳定。
6.刀盘心轴使用螺帽固定方式,让装配简单,品质更容易控制。
7.刀盘心轴使用螺帽固定方式,搭配太阳垫圈固定方式,可让品质更可靠。
8.刀盘心轴固定滑座方式,采用单螺帽方式固定,可让装配及拆卸更单纯,降低售服成本。
9.刀盘夹刀具采用一体加工成型,精度更准确,换刀更顺畅。
10.刀盘夹刀具配合弹簧夹固定刀具,让重量大或刀具大的使用情形稳定可靠。
11.刀盘夹刀具采用弹簧夹,装配容易,售服迅速。
12.刀盘夹刀具采用弹簧夹,若不慎撞机时,可避免主轴损害情形,机器能继续使用,不影响精度。
13.刀盘固定心轴处用防尘盖,可避免切削水等异物进入。
14.刀盘采肋骨加强强度,降低重量,增加机器精度。
15.刀盘肋骨采用下方设计,可防止铁屑等物残留。
16.刀盘经表面处理,防止氧化发生,增加刀库寿命。
17.刀库滑座采三角肋骨,可增加强度,降低重量。
18.滑座滑动采用自润轴承,让滑动顺畅可靠。
19.滑座滑轨采用电硬铬心杆,更耐磨、顺畅。
20.固定滑轨座用卧式CNC中心机加工,一体加工成型精度准确。
21.固定滑轨座采用直角固定方式,装配简单,精度可靠。
22.刀盘搭配的分度盘采用分开加工,搭配更容易,降低售服成本。
23.分度盘用CNC加工机加工,一体加工而成,精度准确可靠。
24.采用日内瓦轮传动,此结构稳定可靠,可承受长时间使用。
25.驱动轴制作采SCM435镍铬钼钢材质,让使用期限更加增长。
26.驱动轴采CNC加工机配精密磨床一体加工成型,让精度更加准确可靠。
27.驱动轴固定马达座使用二个滚珠轴承,承靠更稳定。
28.气压缸固定座,采用直角形设计,强度高,装配及拆卸简单。
29.数刀装置采用近接开关设计,让计数目更稳定,且采用德国巴鲁夫及日本欧姆龙,品质更加可靠。
30.所用电线皆使用保护链条固定,可避免因滑座移动而拉断电线。
![](/uploadfile/image/MAGpro/2013050112032955.jpg)
|
