产品名称:链条式刀库
产地:台湾
型号:MC532A,B MC540A,B
详细规格及用途描述
1.前链轮采用FCD55材质,强度高,稳定性佳,寿命增长。
2.前链轮固定心轴采用二只滚珠轴承,可让负荷更重,品质更稳定。
3.前链轮分度部份,采用滚柱轴承,可承受更强大的重量,让品质更稳定,旋转时更顺畅。
4.前链轮分度部份,搭配圆筒凸轮,凸轮材质采用镍铬钼合金钢,经第四轴及CNC加工机一体加工成型,精度高,稳定性佳,旋转时摩擦噪音特低。
5.固定圆筒凸轮的心轴,经精心设计,可有效并简单的调整其正确位置,让品质更加稳定容易控制。
6.圆筒凸轮的心轴,采用二个圆锥滚子轴承固定,可有效固定,并加强其可承受的力量,让品质更稳定。
7.计数刀具的感应块,采用键槽固定方式,可使其角度绝对正确,没有松脱的疑虑。
8.计数刀具采用近接开关设计,可有效并稳定的控制。
9.近接开关采用德国品牌巴鲁夫及日本欧姆龙,品质可更有效的控制。
10.前链轮转动采用二个齿轮1:1的速率比设计传动,可有效并确实的传动。
11.传动齿轮采用二个正齿轮设计,在装配或拆卸时更简单、确实。
12.传动马达采用卧式型马达设计,配合马达的设计使用,可使调整间隙更简单迅速。
13.刀库设计有原点控制,采用近接开关感应方式,可让电控更加得心应手。
14.刀套上下采用气压缸推动,顺畅柔和,可靠稳定。
15.刀套上下气压缸配合齿条传动正齿轮,可更加强其刀具的重负荷。
16.齿条传动正齿轮再配合偏心轮设计,可有效并正确的达到刀套直角度上下的要求。
17.偏心轮并配合调整块的调整螺栓调整,可迅速正确的调至最佳位置,让刀套过桥时顺畅可靠。
18.刀套上下动作经特殊设计,如刀套在正常位置,且气缸没有充气时,而刀套有刀具时,也不会产生刀套下垂,可确实防止气缸刚充气时的反弹动作,可避免撞机或掉刀等危险因素。
19.拉刀爪采用S45C中碳钢材质,一体加工成型,强度高、可靠,没有断裂疑虑。
20.拉刀爪经CNC加工机制成,搭配高周波热处理,可让其品质更高,寿命更长。
21.拉刀爪滑动部份经精密研磨加工,让其在滑动时更加顺畅,品质更稳定。
22.刀套采用铝合金材料,更让整台刀库重量更轻,减少对机身的精度影响。
23.刀套采取金铝合金材料,让刀套强度更高,品质更稳定,可承受极塞与极热所造成的热胀冷缩变化。
24.刀套采用CNC加工机配合第四轴一体加工而成,精度准确稳定,品质可靠。
25.刀套加工完成,再经表面烤漆处理,让其外观更亮丽。
26.刀套特殊设计,采用固定式力量设计,可让其拉力平均可靠,不需要靠调整螺丝,调整其拉力。
27.刀臂采用一体成型制造,强度高,其加工精度更准确,双边中心精度±0.02mm,可让品质更稳定可靠。
28.刀臂采用特殊设计,可让夹刀具稳定可靠,重刀或长刀换刀时不会因摇动而伤及主轴。
29.链条经特别订作,加工精良、组合可靠,可让整台的品质稳定、可靠。
30.四周围经塑胶钢条组合,可让刀套在旋转时达到静音的效果。

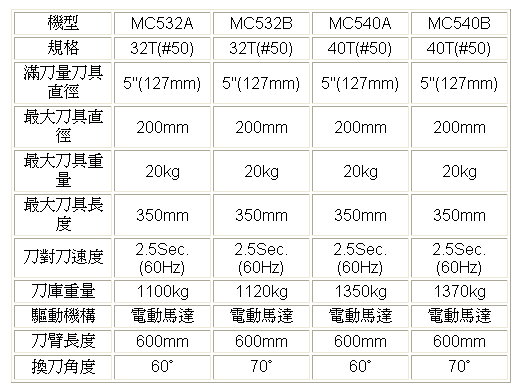

产品系列:
MC532 32 刀 (BT/CAT50/DIN69871)
MC540 40 刀 (BT/CAT50/DIN69871)
为了生产线上的顺畅及电脑系统的识别 请在下订单时于产品编号后方加上A B
A:表示标准系统
B:表示选配系统 (长刀臂)
![](/uploadfile/image/MAGpro/2013050111392283.jpg)
|
