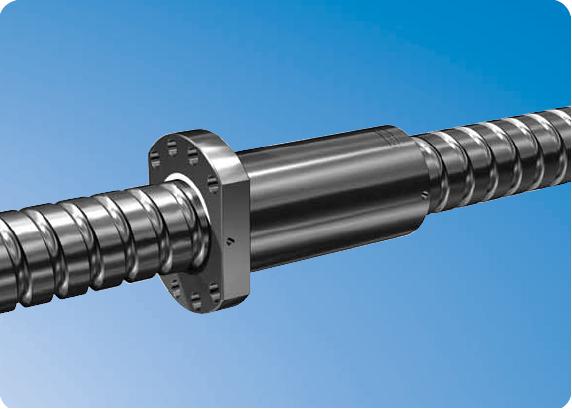

SHUTON 高精密滚珠丝杠应用预紧的复合螺母,有如下好处:
- 整个螺母和丝杠的直线度和同心度更好。
- 可以减少螺母的长度,质量更轻。
- 在螺母旋转的设计中,可以去掉支撑-轴承的组件。
- 可以进行带有支撑-复合螺母组件的特殊设计。
通过CNC控制的磨削过程,并按照螺母的中轴线调节螺纹的导程,获得预紧力。所以,高精密滚珠丝杠的螺母是由单独一块部件制作完成(非拼装)。
复合螺母只能选用 'S'型内循环'。内循环是小导程丝杠常见的循环方式,每圈滚珠循环均是独立的,并有各自的‘S’型回珠器。
SHUTON 建议将复合螺母用于小导程的短丝杠和中短丝杠。
下表是高精密钢质滚珠丝杠配复合螺母的标准生产情况,包含了最大循环圈数与公称直径和导程之间的关系:
![](http://www.shuton.com/img/headtb.gif) |
5 |
6 |
10 |
12 |
15 |
16 |
20 |
20 |
3 + 3 |
|
|
|
|
|
|
25 |
4 + 4 |
|
|
|
|
|
|
32 |
5 + 5 |
|
3 + 3 |
|
|
|
|
40 |
6 + 6 |
6 + 6 |
4 + 4 |
3 + 3 |
|
2 + 2 |
2 + 2 |
50 |
6 + 6 |
6 + 6 |
6 + 6 |
4 + 4 |
3 + 3 |
|
|
63 |
6 + 6 |
|
6 + 6 |
5 + 5 |
|
|
|
80 |
|
|
6 + 6 |
|
|
|
|
100 |
|
|
6 + 6 |
|
|
|
|
|
