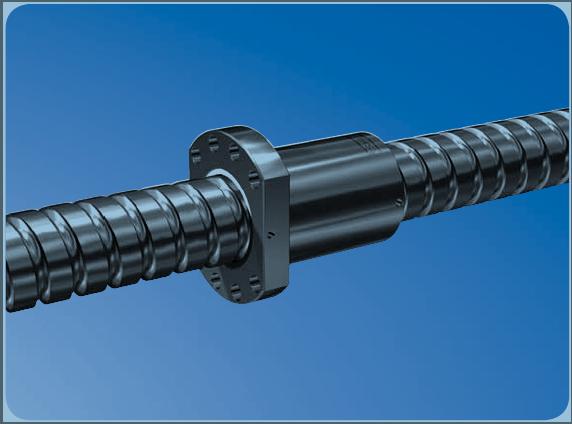

用直径稍大的滚珠,内部间隙会减小,因此滚珠和螺母以及和丝杠之间有四个接触点。
这样所获得的预紧力比用复合螺母或双螺母获得的预紧力小得多。而且无需另加一组循环就可以避免径向间隙,这样可以缩短螺母的长度。
相反,单螺母的刚性是可变的,起到外部负载的作用,这点与复合螺母和双螺母的持续刚性不同。另外,滚珠同螺母的螺纹和同丝杠的螺纹有四个接触点,不可能避免其中的两个接触点发生滑动,相应得造成磨损和温升。
由于上述原因,对于不能加配重的竖直方向的丝杠和有倾斜度的丝杠, SHUTON 仅推荐使用单螺母,因为重力可以改变上述两个位置点的接触,这样就避免了滑动,因此不会产生损耗和温升。
下表是高精密钢质滚珠丝杠配单螺母的标准生产情况,包含了最大循环圈数与公称直径和导程之间的关系:
![](http://www.shuton.com/img/headtb.gif) |
5 |
6 |
10 |
12 |
15 |
16 |
20 |
25 |
30 |
40 |
50 |
20 |
6 |
|
|
|
|
|
|
|
|
|
|
25 |
6 |
|
4 |
|
|
|
2 |
|
|
|
|
32 |
6 |
|
6 |
|
|
|
3 |
2 |
|
|
|
40 |
6 |
6 |
6 |
6 |
|
5 |
4 |
3 |
3 |
2 |
|
50 |
6 |
6 |
6 |
6 |
6 |
6 |
5 |
4 |
3 |
3 |
2 |
63 |
6 |
|
6 |
6 |
|
6 |
6 |
5 |
4 |
3 |
3 |
80 |
|
|
6 |
6 |
|
6 |
6 |
6 |
5 |
4 |
3 |
100 |
|
|
6 |
6 |
|
6 |
6 |
6 |
5 |
4 |
3 |
|
