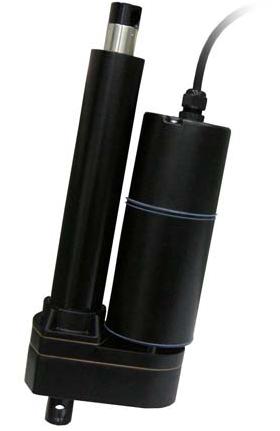

| IA5 ACME 系列 |
|
|
|
特色:
 最大負載: 3500N
馬達電流: 100/115/230V AC
最快速度: 28mm/sec
 標準行程: 102/153/203/305/457/610mm
金屬內管
煞車功能
離合器負載保護
粉末冶金金屬齒輪
鋁合金外殼
馬達溫度保護開關
工作週期: 25%
齒輪減速比: 10:1, 20:1, 40:1
防護等級: IP54
選項:
可變電阻感測器
調整性極限開關
選擇性前後支座安裝方式
防護等級: IP65
|
| |
| 規格: |
|
型號
|
IA5 ACME
|
|
輸入電壓
|
100 / 115 / 230V AC馬達
|
|
最大負載
|
3500N
|
|
速度
|
28 mm/sec
|
|
行程
|
102, 153, 203, 305, 457, 610 mm
|
| 減速比 |
10:1, 20:1, 40:1 |
|
|
25%
|
|
|
|
|
| |
| 包裝資訊: |
| 型號 |
件/箱 |
毛重/箱 |
材積/箱 |
件/20FT |
件/40FT |
| |
|
|
|
|
|
|
| |
| 型號說明 |
|
IA5-
|
230-
|
20-
|
A-
|
610-
|
LT.POT
|
|
|
輸入電壓
230V AC / 50Hz
115V AC / 60Hz
100V AC / 60Hz
|
減速比
10-10:1
20-20:1
40-40:1
|
A:ACME
B:Ball Screw
|
行程
102
153
.
.
(mm)
|
LT:極限開關
POT:可變電阻感測器
防護等級:IP65
|
|
|
|
行程
|
102 |
153 |
203 |
305 |
457 |
610 |
|
|
A
|
262 |
313 |
364 |
465 |
668 |
821 |
(mm)
|
|
|
|
| 速度與負載曲線 |
|
|
| 電流與負載曲線 |
| |
|
|
|
|
|
|
|
|
